实时性不足
远程控制与数据传输存在延迟，难以支撑实时监控与即时预警。
为什么是土壤
三分之一的土地正在退化，而监测手段仍然粗糙
联合国粮农组织统计，截至 2023 年全球已有 1/3 土地因侵蚀、盐碱、酸化而不同程度退化。《土壤污染防治行动计划》与 《“十四五”生态环境监测规划》均明确要求以物联网、大数据推动环境监测自动化、智能化、信息化。而现有土壤监测系统普遍存在 实时性不足、网络依赖强、界面不直观、成本偏高等问题。
网络依赖强
网络不稳定或无覆盖地区无法工作，山区、峡谷等场景应用受限。
界面不直观
界面缺少直观性，系统复杂难以理解，农户需要额外培训成本。
成本高、难扩展
部署成本居高不下，新增监测参数或功能时改动困难，长期应用受限。
我们的方案

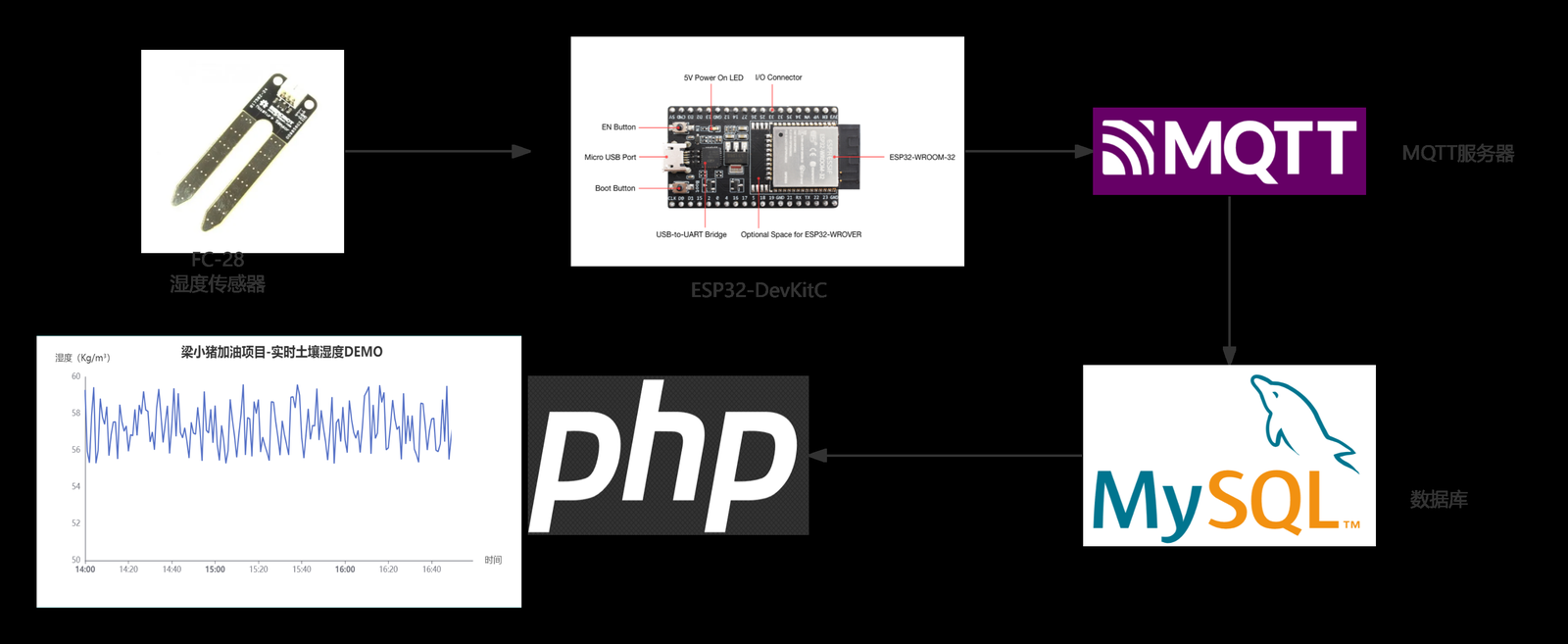

一条从土壤到屏幕的全链路
传感器埋入土壤采集数据，ESP32 通过 Wi-Fi 以 MQTT 协议把数据推送到服务器，MySQL 完成持久化存储， 网页客户端以 AJAX 轮询数据库，最终由 ECharts 渲染成实时折线图。五个环节、一条链路，每一层都用开源成熟技术堆叠。
-
01 感知
FC-28 传感器
电容式测量，采集土壤湿度并换算百分比
-
02 汇聚
ESP32-DevKitC
Arduino 编程，读取模拟量并接入 Wi-Fi
-
03 传输
MQTT 服务器
发布/订阅模式，轻量高效、断线可感知
-
04 存储
MySQL 数据库
按时间戳与湿度字段持久化，可长期追溯
-
05 呈现
ECharts 客户端
AJAX 实时取数，折线图动态刷新直观展示

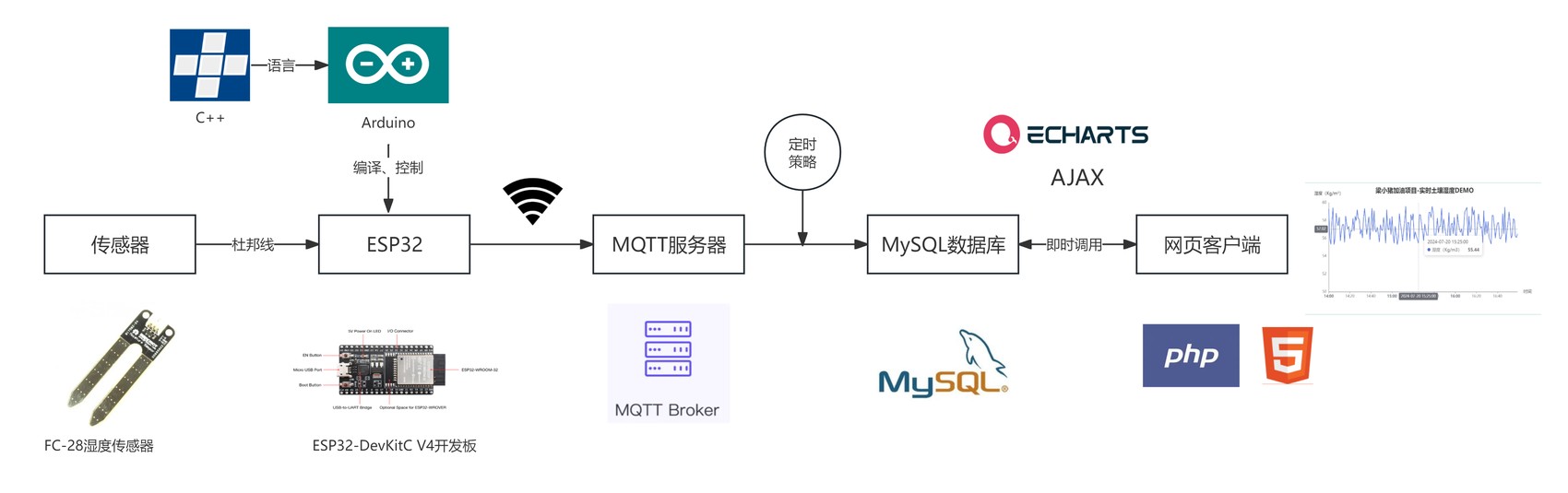

技术路线
从传感器到客户端的完整数据流
以湿度监测为例：FC-28 采集的模拟信号接入 ESP32 的 D3 针脚，经 Arduino 程序换算为湿度百分比后， 通过 Wi-Fi 与 MQTT 协议上行至服务器并写入 MySQL；网页客户端再以 AJAX 拉取数据，由 ECharts 绘制成实时曲线。
数据留痕
每一条读数，都落到了库里

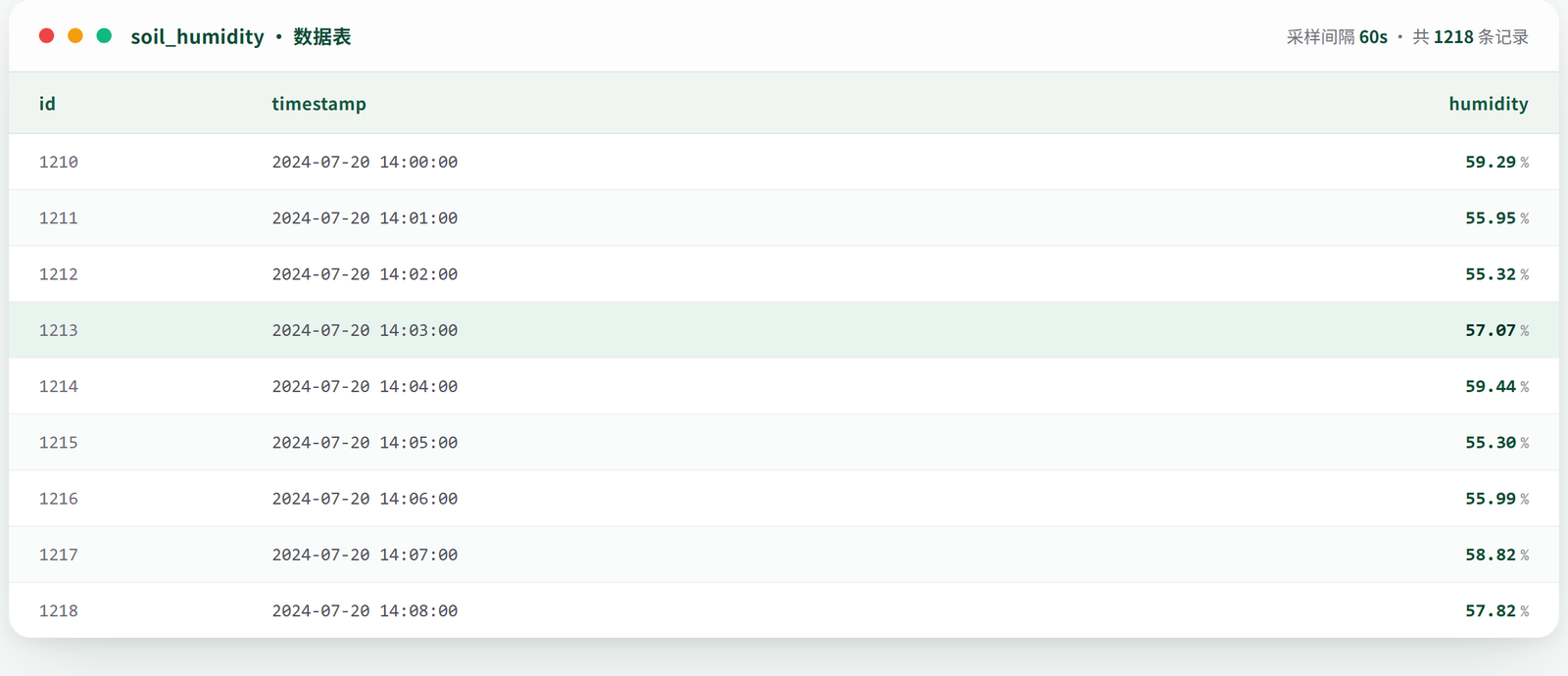

监测点上行数据以 id / timestamp / humidity 三字段写入 MySQL，采样间隔 60 秒，
可长期留档并支持任意时段回溯。下表为 2024-07-20 14:00 起连续 9 分钟的落库记录，
时间戳与湿度值一一对应，无丢点、无错位。
- 字段极简：三列结构，读写开销低
- 时序完整：按分钟连续落库，便于趋势分析
- 易于扩展：新增 pH、氮磷钾指标仅需加列
核心硬件
两件硬件，撑起一个监测点

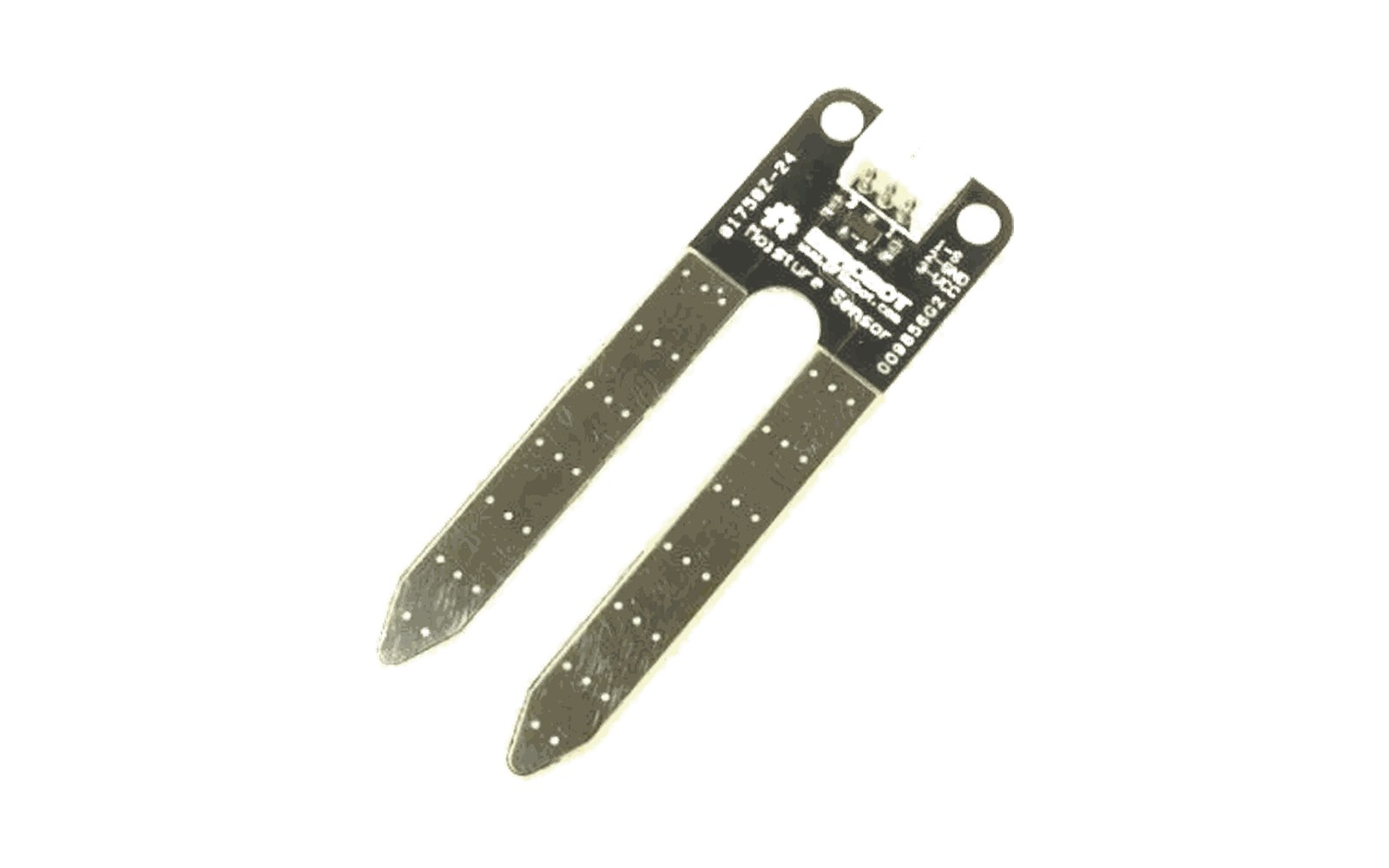

FC-28 土壤湿度传感器
基于电容原理测量土壤介电常数变化，含温度补偿机制。测量范围 10-80%RH， 模拟信号经 D3 针脚输入开发板，参考单价 45 元。

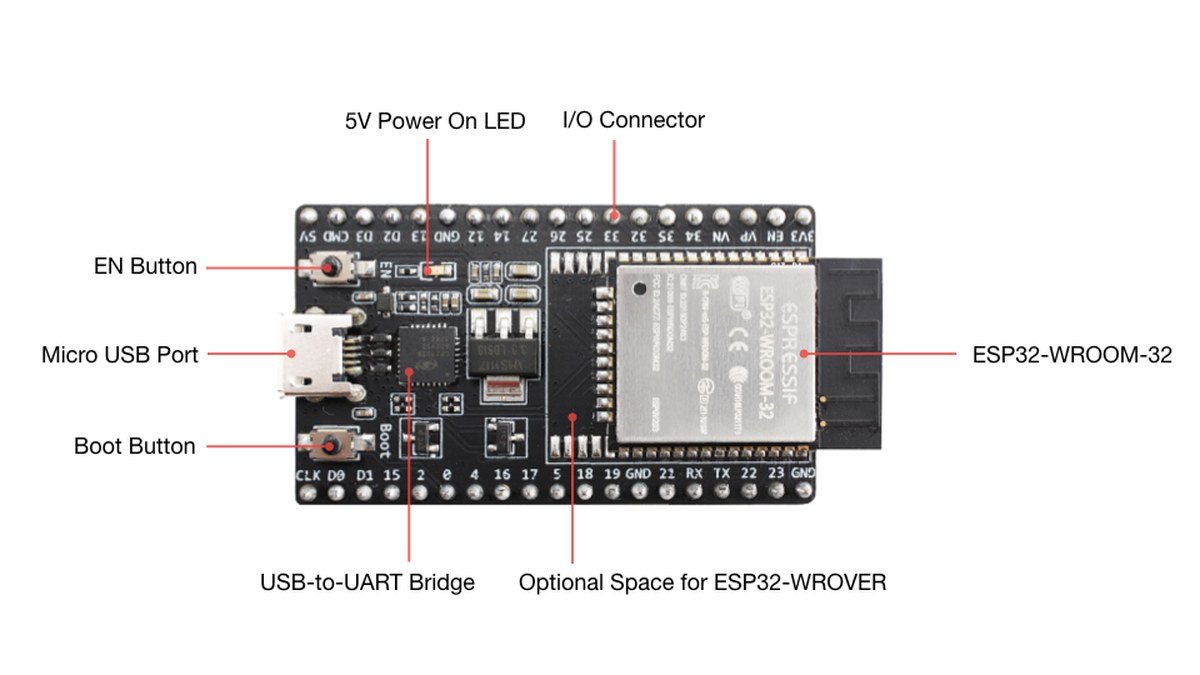

ESP32-DevKitC V4 开发板
集成 Wi-Fi 与蓝牙的微控制器，双核处理器配合丰富外设接口。低功耗设计适配长期田间运行， 支持多种供电与网络接入方式，参考单价 75 元。

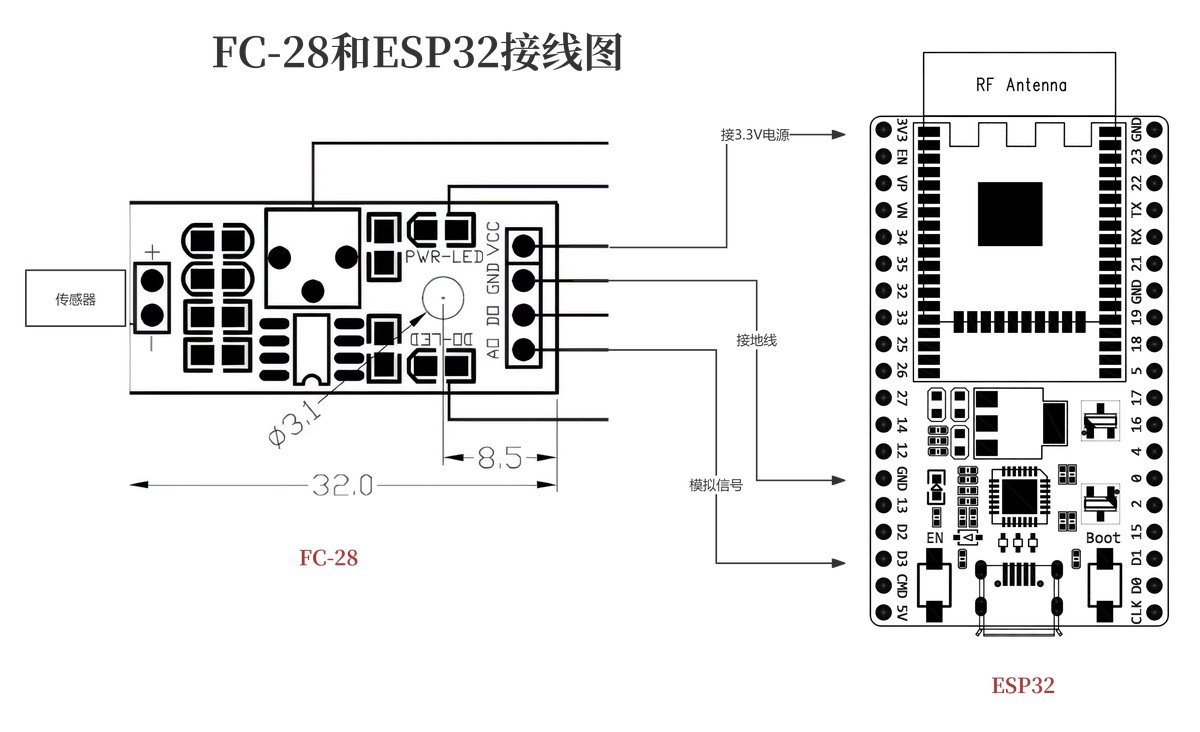

接线参考
一图看懂，怎么把传感器接上开发板
FC-28 的 VCC、GND 分别接 3.3V 电源与地线，模拟输出 A0 接入 ESP32 的 D3 针脚；传感器自带可调电位器，用于标定土壤干燥与湿润时的输出阈值。
平台界面
农户不需要培训，就能看懂的界面

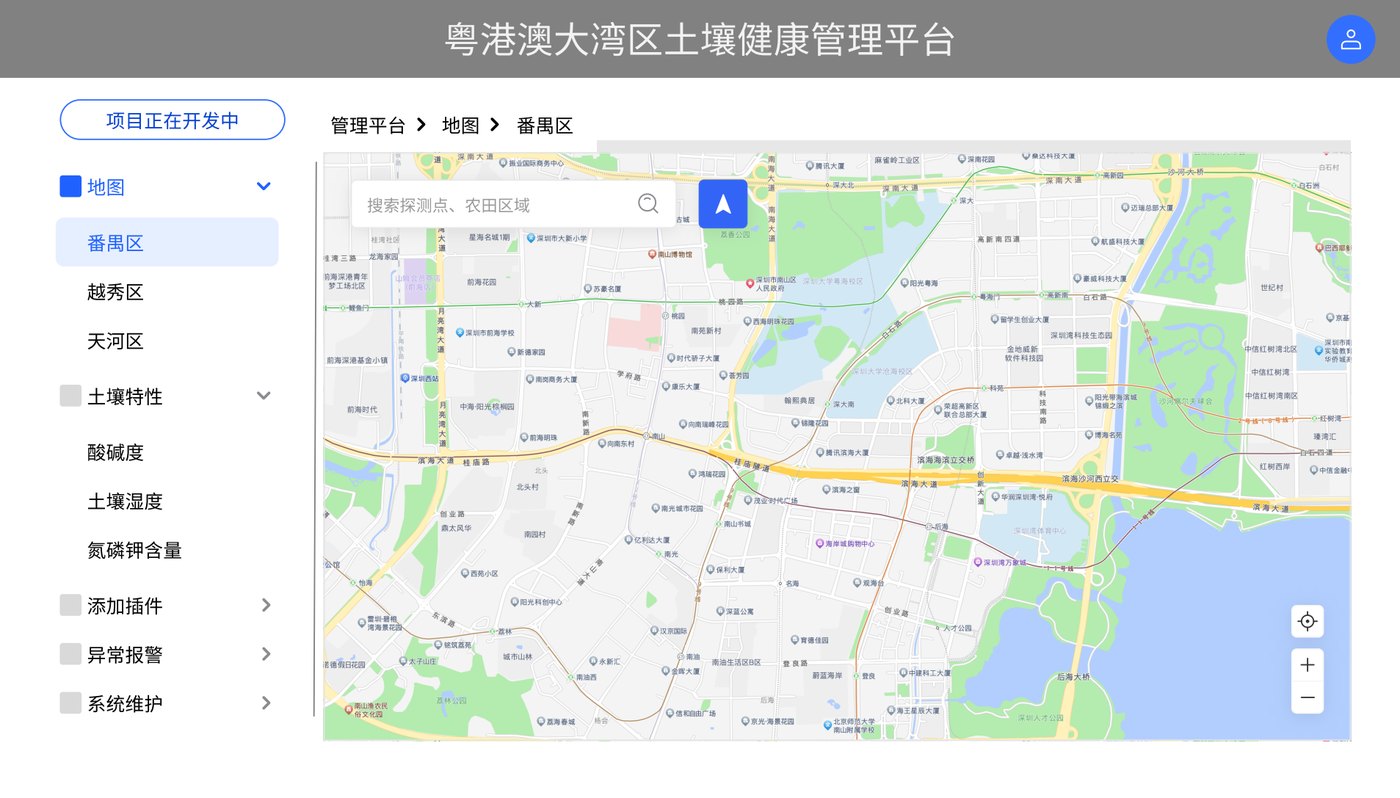

左侧为功能导航，右侧为主工作区。地图视图实现可视化土地管理与异常点定位；土壤特性视图以折线图实时呈现各项指标变化； 插件视图则通过模块化机制让功能按需扩展。

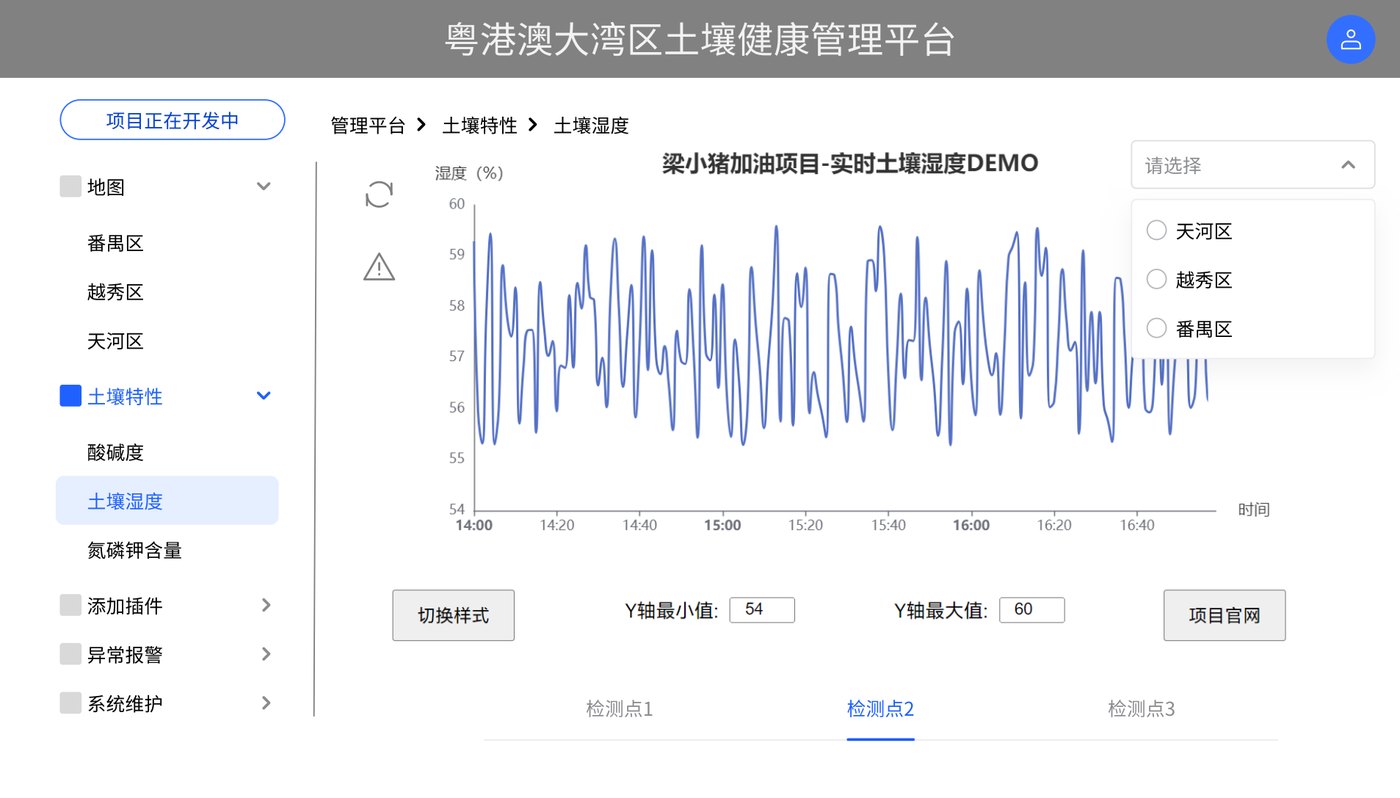

土壤特性 · 实时折线图
支持 Y 轴范围调节、样式切换、多检测点切换与时间轴缩放悬停，异常数据一目了然。
实时数据演示
土壤湿度实时曲线
以下为依据项目实测数据特征还原的可交互演示，鼠标悬停可查看具体时点数值。
创新性
四件事，我们做得比现有多一步
方案成本低
全栈开源选型：ESP32、Arduino IDE、MySQL、ECharts 均为免费或低成本方案，社区资源丰富。单点硬件成本约 ¥389，服务器与数据库年支出约 ¥500。
可拓展性强
模块化接口设计，新增 pH 值或氮磷钾监测只需加装对应传感器并做少量配置。规划中的插件系统允许第三方开发者贡献功能，像搭积木一样扩展。
实时性监测
传感器每分钟采集一次，MQTT 轻量协议保障低时延上行，AJAX 无需刷新页面即可取回最新数据，土壤状态的变化几乎同步呈现在屏幕上。
界面简单、交互性强
ECharts 折线图支持点击、拖拽缩放与悬停查看具体时点数据。农户无需培训即可上手，一眼看懂土壤状态随时间的变化趋势。
推广应用
五个场景，同一套土壤数据
同一套监测能力，可以在不同领域找到落点。我们为每个场景都规划了具体的实施策略与预期成果。
精准农业
农田部署多参数传感器，依据数据分析自动调整灌溉、施肥与病虫害防治，提高产量并减少水肥浪费。
城市绿化管理
公园与街道绿化带安装传感器监测湿度与营养状态，自动灌溉配合营养管理，降低人工维护成本。
荒漠化治理
监测退化地区的湿度、盐碱度与营养成分，据此选择适宜植被并采用滴灌节水，逐步恢复土壤结构。
灾害预警
持续监测关键区域土壤湿度并分析趋势，建立洪水与干旱预警模型，联合地方应急部门提升响应速度。
环境保护与修复
支持盐碱地改良、湿地保护等修复项目，通过数据分析识别环境问题并制定修复方案，改善生态质量。
已有案例参照
厚圃土壤健康+ 的三条服务路径
先正达集团中国推出的「厚圃土壤健康+」平台，以「土壤健康诊断评估 — 土壤健康提升 — 可持续土壤健康管理」三大服务能力， 为用户精准发现并解决土壤问题，已在林地复耕、盐碱地治理、特色经作产业土壤健康提升、农田安全治理等方面打造多个成功案例。
山东蓬莱苹果产区多年耕种导致部分果园土壤酸化、有机质含量偏低、微生物群落结构不良。通过厚圃综合解决方案，果园土壤根际 pH 值优化幅度超过 0.5，有机质含量显著提升，帮助农户净增收超过 10%。
可实施性
路线已经跑通，下一步是把它做大
技术成熟
FC-28、ESP32-DevKitC、MQTT、MySQL、ECharts 均为经过时间验证的成熟方案，链路各环节都有广泛的社区支持与文档积累。
成本可控
硬件优先选用高性价比产品，软件全部开源。ESP32 低功耗特性显著降低长期运行的能源消耗与运营成本。
操作简便
简约模块化架构简化了维护与故障排查流程，缩短停机时间。界面直观易懂，农户无需复杂培训即可流畅操作。
适应性强
ESP32 支持多种网络接入方式，平原农田或山区峡谷均可稳定联网，为偏远地区的农业智能化推广提供便利。
